مقياس الضغط الجاف أو ضغط المرافق: المعرفة الأساسية للمهندسين والمشترين

سواء كنت تسميها أمقياس الضغط الجاف أو المنفعة، هذه الأداة هي العمود الفقري لعدد لا يحصى من الأنظمة الصناعية والتجارية وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). في هذا الدليل الشامل، نقوم بتحليل المعنى، ومقارنة الإصدارات الجافة والإصدارات المملوءة بالسوائل، وسرد الإيجابيات والسلبيات، والإجابة على الأسئلة المهمة، وتقديم مصادر موثوقة مننينغبو ارتفاع الصك المحدودة.كل ما تحتاج إلى معرفته قبل عملية الشراء التالية - كل ذلك في مكان واحد.

❓ ما هو بالضبط "مقياس الضغط الجاف أو ضغط المرافق"؟

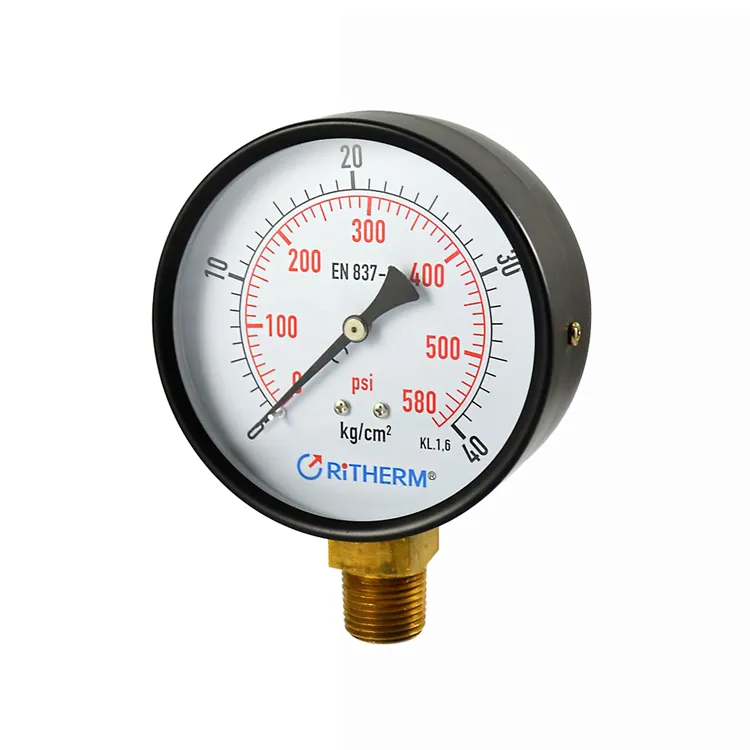

A مقياس الضغط الجاف أو المنفعةيشير إلى مقياس الضغط حيث تعمل الآلية الداخلية (عادةً أنبوب بوردون، والحركة، والقرص) في الهواء أو الغاز - دون أي سائل تخميد مثل الجلسرين أو زيت السيليكون. يطلق عليه "المنفعة" لأنه مصمم لتطبيقات الأغراض العامة حيث يوجد اهتزاز معتدل، ونبض منخفض، ووسائط غير قابلة للتآكل. تتميز هذه المقاييس بأنها فعالة من حيث التكلفة وخفيفة الوزن وسهلة القراءة. وهي مؤشرات الضغط الأكثر شيوعًا في ضواغط الهواء وأنظمة المياه والألواح الصناعية الخفيفة.

نينغبو ارتفاع الصك المحدودة. تنتج خطًا كاملاً من أجهزة قياس الضغط الجاف والمفيد ذات الأجزاء الداخلية من النحاس، والحالات الفولاذية، والموازين المزدوجة (رطل لكل بوصة مربعة/بار) لتناسب الأسواق العالمية. جميع الحقوق محفوظة.

❓ كيف يختلف مقياس الجفاف أو مقياس المرافق عن مقياس السوائل المملوء؟

الفرق الأساسي يكمن في البيئة الداخلية. يحتوي المقياس الجاف على الهواء المحيط فقط داخل العلبة، بينما يتم ملء المقياس المملوء بالسائل جزئيًا بالجلسرين (أو السيليكون) لتخفيف رفرفة المؤشر الناتجة عن التغيرات السريعة في الضغط أو الاهتزاز الميكانيكي. وفيما يلي مقارنة سريعة:

بالنسبة للعديد من تطبيقات المرافق (المضخات والخزانات والمرشحات)، يعمل المقياس الجاف بشكل مثالي. نينغبو ارتفاع الصك المحدودة. يقدم كلا النوعين، مما يضمن حصولك على التطابق التام مع بيئتك. جميع الحقوق محفوظة.

❓ مقياس الضغط الجاف / المرافق: ما هي إيجابياته وسلبياته؟

فهم نقاط القوة والقيود في أمقياس الضغط الجاف أو المنفعةيساعد في الاختيار الصحيح. لقد قمنا بتلخيصها أدناه:

✅ المزايا

• فعالة من حيث التكلفة:مثالية للمشاريع الكبيرة أو معدات OEM حيث تكون الميزانية مهمة.
• خفيفة الوزن وصغيرة الحجم:أسهل للتركيب في المساحات الضيقة.
• عدم تسرب السوائل:لا يوجد خطر فقدان الجلسرين في درجات الحرارة المرتفعة أو العمل الإضافي.
• صديقة للبيئة:لا توجد مخاوف بشأن التخلص من السوائل المعبأة.
• القراءة المباشرة:استجابة أسرع قليلاً للضغوط غير النابضة.

⚠️ العيوب

• ضعف التخميد الاهتزاز:يمكن أن تؤدي رفرفة المؤشر إلى تقليل إمكانية القراءة على المضخات الترددية.
• حماية أقل ضد التآكل:يمكن أن تدخل الرطوبة إلى العلبة بسهولة أكبر (ما لم يتم إغلاقها بإحكام).
• ليست مثالية للخدمة الشديدة:قد تؤدي الصدمات العالية أو الدورات السريعة إلى إتلاف الحركة بشكل أسرع.
• أقل استقرارًا في ظل انخفاض الضغط المفاجئ:قد تتأرجح الإبرة.

بالنسبة لتطبيقات الهواء أو الماء أو الزيت النموذجية ذات الحد الأدنى من النبض، يعد مقياس المرافق الجافة خيارًا ذكيًا. بالنسبة للآلات الهيدروليكية الثقيلة أو الآلات القريبة من الدوران، فكر في نسخة مملوءة بالسائل مننينغبو ارتفاع الصك المحدودة.- يقدمون كليهما.

❓ أين تكون أجهزة قياس الضغط الجاف أو أجهزة قياس ضغط المرافق أكثر شيوعًا؟

بفضل بساطتها وتكلفتها المنخفضة، تظهر هذه المقاييس في كل صناعة تقريبًا. فيما يلي أهم مجالات التطبيق:

• أنظمة الهواء المضغوط– مراقبة خزانات الاستقبال والمرشحات والمنظمات.
• التدفئة والتهوية وتكييف الهواء– خطوط التبريد (الجانب المنخفض)، وضغط المياه في المبردات / الغلايات.
• معالجة المياه– ضغط الفلتر، تفريغ المضخة، التناضح العكسي.
• الألواح الصناعية– إشارة عامة على وحدات الطاقة الهيدروليكية (اهتزاز منخفض).
• الآلات الزراعية– الرشاشات والتحكم في الري.
• المعدات المحمولة– غسالات الضغط ومحطات نفخ الإطارات.

نينغبو ارتفاع الصك المحدودة. توفر مقاييس جافة بأحجام اتصال مختلفة (1/4 بوصة، 1/2 بوصة BSP/NPT) وتتراوح (0-15 رطل لكل بوصة مربعة حتى 0-1000 رطل لكل بوصة مربعة) لتغطية هذه الاحتياجات. جميع الحقوق محفوظة.

❓ هل مقياس الجفاف دقيق بدرجة كافية للعمليات الحرجة؟

نعم، يمكن أن تكون مقاييس المرافق الجافة دقيقة بشكل مدهش. توفر الدرجات التجارية القياسية ±2-3% من الامتداد (ASME B40.100 Grade B أو Grade A). للتطبيقات التي تتطلب دقة أكبر،نينغبو ارتفاع الصك المحدودة.يمكن توفير أجهزة قياس جافة بدقة ±1% (نمط مقياس الاختبار). ومع ذلك، إذا كانت العملية تنطوي على نبض جامح، فسيكون من الصعب قراءة حتى المقياس الجاف عالي الدقة - في هذه الحالة، يفضل استخدام مقياس مملوء بالسائل أو مقياس رقمي.

يتذكر:دقةوسهولة القراءة تحت الاهتزازهما شيئان مختلفان. تتفوق المقاييس الجافة في الظروف الثابتة.

❓ كيفية تركيب وصيانة مقياس الضغط الجاف أو مقياس ضغط المرافق؟

التثبيت السليم يمتد عمر المقياس. اتبع الخطوات التالية:

1. اختر النطاق المناسب:يجب أن يكون ضغط التشغيل الطبيعي 25%-75% من النطاق الكامل.
2. استخدم سيفون أو ضفيرةللبخار أو الوسائط ذات درجة الحرارة العالية لحماية أنبوب بوردون.
3. ختم المواضيع مع الشريط PTFE(الشريط فقط على المواضيع، وليس حظر الطرف).
4. جبل تستقيم (عموديا)للحصول على أفضل سهولة في القراءة ما لم يتم تحديد مقياس لاتجاهات أخرى.
5. تجنب الاهتزاز المفرط– إذا كان لا مفر منه، أضف خرطومًا مرنًا أو انتقل إلى خرطوم مملوء بالسوائل.

الصيانة: تحقق بشكل دوري من عدم وجود انحراف أو تشقق في العدسة أو تآكل. لا تتطلب المقاييس الجافة أي تزييت داخلي. إذا كان الزجاج ضبابيًا، فاستبدل المقياس لمنع صدأ الآلية.

❓ الأسئلة المتداولة (الأسئلة الشائعة) — جهاز قياس الضغط الجاف أو جهاز قياس ضغط المرافق

📚 المراجع ومعايير الصناعة

• ASME B40.100-2013: أجهزة قياس الضغط ومرفقات القياس.
• ISO 5167-1: قياس تدفق السوائل عن طريق الأجهزة التفاضلية للضغط.
• نينغبو ارتفاع الصك المحدودة. الكتالوج الفني —سلسلة قياس الجفاف والمنفعة(متوفر عند الطلب).
• إرشادات الصحة والسلامة التنفيذية (المملكة المتحدة) بشأن أنظمة الضغط.

لمزيد من القراءة، قم بزيارة موقعناصفحة المنتج لأجهزة قياس المرافق الجافة(مثال لرابط الربط).نينغبو ارتفاع الصك المحدودة.يحمل جميع حقوق التصاميم الملكية المذكورة. جميع الحقوق محفوظة.
